Koaksiaalkaabel MCX

Coax MCX Cable on kvaliteetne koaksiaalkaabel, mis on loodud paljudeks rakendusteks, sealhulgas telekommunikatsiooniks, andmeedastuseks ja RF (raadiosagedus) ühendusteks. See kaabel on tuntud oma töökindluse, signaali terviklikkuse ja kasutuslihtsuse poolest, mistõttu on see eelistatud valik erinevates tööstusharudes.

Rakendused:

• RF antennid ja vastuvõtjad
• GPS-süsteemid
• Juhtmeta sideseadmed
• Testimis- ja mõõteseadmed
• Tööstusautomaatika
• Telekommunikatsioon

• IoT (asjade Interneti) rakendused

•


Tehniline teave:

Pistiku tüüp: MCX isane/emane/sirge/täisnurk kuni MCX isane/emane/ sirge/täisnurk/SMA või kohandatud valikud.

Täisnurga pistiku valik: saadaval

Kaabli tüüp: RG316/RG178/RG174 või kohandatud. väikese kadu, käsitsi vormitavad pooljäigad valikud

Kaabli pikkus: {{0}}.3M/0.5M/1M/2M/3M/5M või kohandatud

Sagedusvahemik: DC-6GHz

VSWR: väiksem kui 1,2 või sellega võrdne

Takistus: 50 Ohm

Tagastuskadu: väiksem või võrdne 18 dB

Sisestuskadu: 0,1 dB @ 4 GHz või sellega võrdne

Kaabli juhtme materjal: puhas vask

Ühenduse materjal: vask + kullatud

Keskkonna

Töötemperatuur

-40 kraadi ~+80 kraadi

Säilitustemperatuur

-40 kraadi ~+80 kraadi

Keskkonnasõbralik

ROHS-iga ühilduv

Tüüpilised tootevalikud

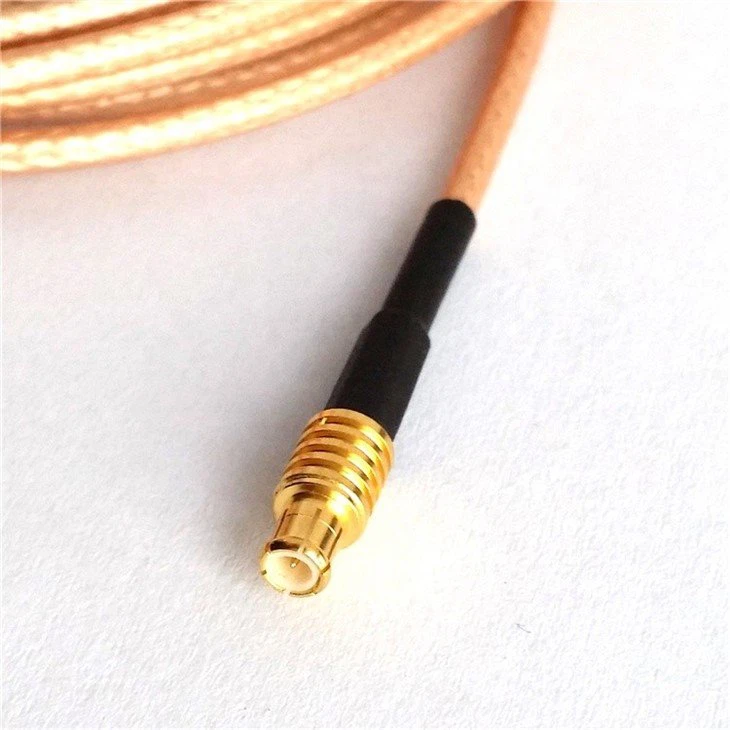

MCX täisnurga isane MCX isane pistik

tootenimi	RG316 hüppamiskaabel MCX-pistikuga
Ühenduse materjal	Messing
Pistiku viimistlus	Kullaga kaetud
Kaabli tüüp	RG316
Kasutatud	RF-ühendus

Temperatuurivahemik	-40 ~ +80 kraadi	Kontakti takistus	Keskjuht Väiksem või võrdne 6mΩ Välisjuht Väiksem või võrdne 1mΩ
Sagedusvahemik	{{0}}~6,0 GHz	VSWR	Sirge Väiksem või võrdne 1,20 Täisnurk Väiksem või võrdne 1,30
Pinget taluma	750V	Takistus	50 Ω
Tööpinge	170V max	Vastupidavus	500 tsüklit
Keskjuhi väljatõmbejõud	Suurem kui 0.49N või sellega võrdne	Isolatsioonitakistus	Suurem või võrdne 1000MΩ

SMA emane kuni MCX isane RG316

Tootenimi	RF kaabel SMA emane MCX isane RG316
Ühendus A	SMA emane (või kohandatud)
Ühendus A	MCX isane (või kohandatud)
Kaabli tüüp	RG316 (või RG316 RG316D RG58 RG142)
Kaabli pikkus	0.2M (saab kohandada vastavalt teie nõutavale pikkusele)
Kaabli OD	Ø 2,5 mm
Töösagedus	DC0-6GHz
V.S.W.R	Väiksem või võrdne 1,2
Iseloomulik takistus	50Ω

RG316 koaksiaalkaabli parameeter

Ehitus
Üksus	Materjal	Läbimõõt (mm)
1. Sisejuht	Hõbedaga kaetud vasega kaetud teras	7x0.17
2. Dielektrik	PTFE	1.52
3. Välisjuht	Hõbetatud vaskpunutis	1.95
4. Jope	FEP	2.50
Elektrilised omadused
Mahtuvus (Pf/M)		96.45
Takistus (oomi)		50
Kiirus (%)		70
Shielding Effectiveness (>dB)		13
Max Oper. Pinge (VMS)		1200
Max Oper. Sagedus (MHz)		3000
Töötemperatuur (kraad)		-55 kuni 200
Sumbumine (tavaline)
Sagedus (MHz)		Sumbumine (<=dB/100m)
100		26.2
400		53.1
1000		85.6
3000		153.2

Funktsioonid:

1. Kvaliteetne konstruktsioon: koaksiaalkaabel MCX on valmistatud esmaklassilistest materjalidest, et tagada signaali maksimaalne selgus ja vastupidavus. Kvaliteetne koaksiaalkonstruktsioon minimeerib signaali kadu ja häireid, muutes selle ideaalseks nõudlike rakenduste jaoks.

2. MCX-pistikud: sellel kaablil on MCX-pistikud, mis on tuntud oma kompaktse ja kerge disaini poolest. MCX-pistikud sobivad piiratud ruumiga rakendustele ning tagavad turvalise ja usaldusväärse ühenduse.

3. Lai ühilduvus: kaabel ühildub paljude seadmete ja seadmetega, sealhulgas raadiosagedusantennide, GPS-vastuvõtjate, traadita sidesüsteemide ja muuga. Selle mitmekülgsus muudab selle väärtuslikuks varaks mis tahes tehnoloogia seadistuses.

4. Madal signaalikadu: see kaabel tagab madala signaalikao omadustega teie andmete või RF-signaalide tõhusa edastamise ja minimaalse halvenemise. See on ülioluline rakenduste jaoks, kus signaali terviklikkus on ülimalt oluline.

5. Lihtne paigaldamine: mõeldud lihtsaks paigaldamiseks. MCX-pistikud on kasutajasõbralikud ja neid saab kiiresti kinnitada või lahti võtta ilma spetsiaalsete tööriistadeta.

6. Erinevad pikkused: saate valida erinevate kaablite pikkuste hulgast, mis vastavad teie konkreetsetele vajadustele. Ükskõik, kas vajate tihedate ühenduste jaoks lühikest kaablit või ulatuslikumate seadistuste jaoks pikemat, oleme teiega kaetud.

Hankige koaksiaalkaabel MCX juba täna ja kogege oma rakendustes sujuvat signaaliedastust, töökindlust ja jõudlust. Olenemata sellest, kas tegutsete telekommunikatsiooni, elektroonika või tööstusautomaatika valdkonnas, on see kaabel teie ühenduvusvajaduste rahuldamiseks usaldusväärne valik.
