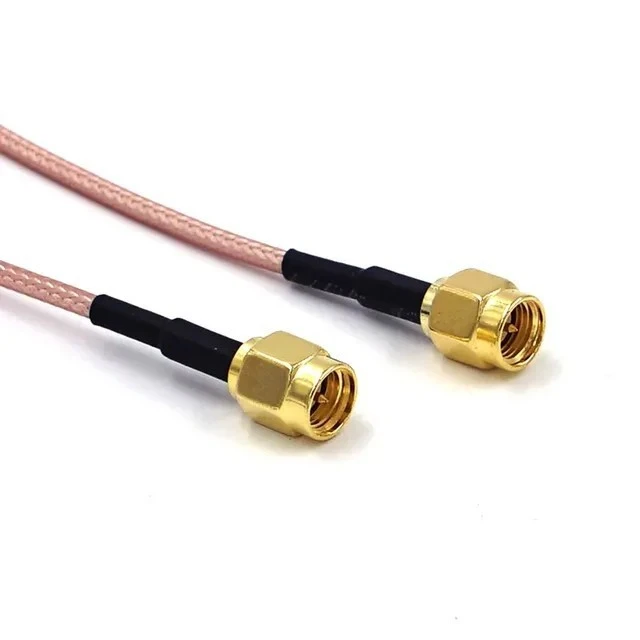

SMA kuni SMA -kaabel

SMA -kaabli kirjeldus

See SMA kuni SMA -kaabel on ühendatud mõlema otsa SMA -pistikuga, mida kasutatakse laialdaselt RF- ja mikrolainetööstuses, peamiselt RF -signaalide edastamiseks, ülekandesageduse vahemikuga kuni 18 GHz või kõrgem.

SMA pistikud sobivad mikrolainerakenduste jaoks sagedusvahemikus kuni 26,5 GHz. Rakenduse ulatus sisaldab telekommunikatsiooni, võrke, traadita suhtlust, samuti avastamis- ja mõõtmisinstrumente. Sellel on laia ribalaiuse omadused, suurepärane jõudlus, kõrge töökindlus ja pikk eluiga.

SMA -kaabli funktsioon

Tootekategooria: koaksiaalkaabel

Kaabli tüüp: RG147/RG178/RG316

Lõpetamisstiil: jootmine

Pistiku sugu: mees mees

Kontaktmaterjal: vasksulam koos kuldse plaadiga

Sületlikkuse hinnang: UL 94 V -0

Temperatuurivahemik: -65 kuni +165 kraad c

Vibratsioon: vibratsioon mil-std -202, meetod 213

Sagedusvahemik: DC ~ 26,6 GHz (pool jäik kaabel 0 ~ 26,5GHz)

Tööpinge: 335 V MAX (RMS)

Taotlege pinget: 1000 V RMS (minimaalne merepinnal)

Kontakttakistus: kontakttakistus

Sisejuhtide vahel: keskmine kontakt väiksem või võrdne 3 m Ω

Välisjuhtide vahel: väliskontakt, mis on vähem või võrdne 2 m Ω

Isolatsioonitakistus: isolatsioonitakistus suurem või võrdne 5000 m Ω

Sisestuse kaotus: sisestuskaotus on 0 väiksem või võrdne. 15 dB/6GHz

Pinge püsilaine suhe: VSWR sirge: sirge paindlik kaabel, mis on vähem või võrdne 1. 10+0.

Painutatud täisnurga paindlik kaabel, mis on vähem või võrdne 1. 20+0. 003f poolvalgust kaabel, mis on vähem või võrdne 1. 10+0. 001f

Vastupidavus: vastupidavus (paaritamine) suurem või võrdne 500 tsükliga

Materjal ja kate

Koore messingist messingist, mis on plaaditud kõva kuldse kullaga

Kontaktnõela messingist messingist, mis on plaaditud kõva kuldse kullaga

Pistikupesa berüllium pronks, mis on plaaditud kõva kullaga kuldplaadiga

Elastne kontakt: berülliumi pronks, mis on plaaditud kõva kullaga kuldplaadiga

Rakendus:

SMA kuni SMA-kaablit kasutatakse laialdaselt erinevates rakendustes, mis vajavad kõrgsagedusliku signaali edastamist, sealhulgas peamiselt järgmised aspektid:

Traadita suhtlus: sellistes valdkondades nagu mobiilside ja satelliitide suhtlus kasutatakse SMA koaksiaalkaableid komponentide nagu antennide, filtrite ja võimendite ühendamiseks, et tagada stabiilne signaali edastamine

Testimine ja mõõtmine: testimisseadmetes nagu võrguanalüsaatorid ja spektrianalüsaatorid kasutatakse testitud seadmete ja testimisinstrumentide ühendamiseks SMA koaksiaaljooni, pakkudes täpseid testi tulemusi

Mikrolainesüsteem: mikrolainesüsteemides nagu radari- ja raadiopositsioneerimissüsteemid kasutatakse SMA koaksiaaljooni kõrgsageduslike signaalide edastamiseks, et tagada süsteemi stabiilne töö

Kohandatud kaabelootmise teenus:

Pakume kohandatud kaabelrakmete tootja teenust mis tahes pistiku kasutamiseks või pakume kliendile sobivaid pistikuid nende rakenduse täitmiseks.

Pakkimine

1, tavaline ekspordikarp.

2, on teretulnud ka kohandatud pakkimine.



Tarnimine

1, 5 tööpäeva proovi jaoks.

2, 7 tööpäeva masstootmise kaupade jaoks.

3, Express, Air, mere- ja kliendi määratud edasiliikumine on saadaval.
